Montar um controlador SCS 500 ou 600 em um gabinete de refrigeração comercial

Antes de começar

• Desligue e isole a fonte de alimentação.

• Se estiver utilizando um Cradle, algumas ações de programação podem ser realizadas antes da montagem.

• Defina a posição e orientação em que o controlador será instalado.

  • Evite instalar o controlador em locais onde ele fique exposto à condensação ou gotejamento acima.

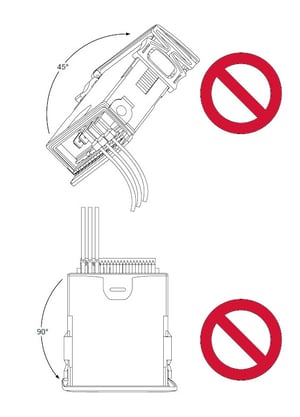

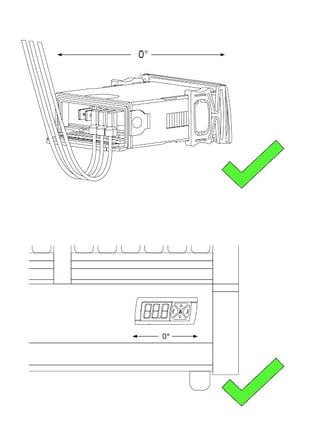

  • Certifique-se de montar o controlador sempre na posição horizontal (conforme ilustrado), com ambas as vedações de borracha e a tampa final instaladas. Isso minimiza o risco de entrada de água e poeira e melhora a comunicação com outros dispositivos e aplicações como Gateway e Field app.

  • Em alguns modelos de refrigeradores, pode ser possível montar o controlador dentro da câmara fria — porém, consulte o seu representante AoFrio antes da instalação.

  • A espessura máxima permitida do painel de montagem é de 9 mm. Certifique-se de que não haja obstruções:

    • 7 mm à esquerda e à direita do furo

    • 4 mm acima e abaixo para garantir o espaço necessário ao painel frontal.



Montagem do controlador SCS

1 - Prepare o local de montagem no equipamento.

• Para fixar o painel frontal, recorte uma abertura retangular no painel de montagem com: 71,5 mm de largura x 29,5 mm de altura. Insira o controlador SCS na abertura.

• Remova rebarbas ou arestas vivas ao redor da abertura.

2 - Inserir os clips laterais

• Insira os clips laterais nas ranhuras do corpo do controlador. Deslize-os para frente até que o controlador fique firmemente preso ao painel de montagem.

• Para remover os clips:

  • Pressione a metade traseira do teclado para dentro

  • Deslize os clips para trás

3 - Conectar o chicote de fiação

• Consulte o painel traseiro de conectores e as recomendações de fiação para verificar o que conectar e onde.

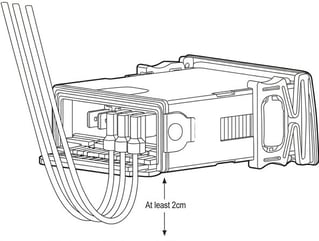

• Conecte todos os cabos de sensores e hardware aos conectores do controlador, deixando um laço de pelo menos 2 cm abaixo do controlador. Isso ajuda a impedir que a umidade percorra os cabos até o controlador.

• Verifique a bitola dos cabos durante a conexão, pois isso pode afetar a vedação traseira do controlador.

4 - Inserir as vedações de cabos

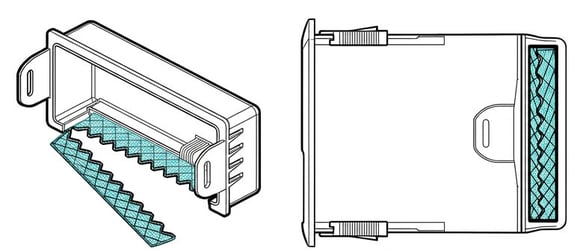

• Após o cabeamento, insira as duas vedações de borracha (“grommets”) na parte inferior da tampa final e da carcaça principal.

5 - Fixar a tampa traseira

• Deslize a tampa traseira para frente e fixe-a utilizando os dois clips externos.

• Para remover a tampa:

  • Sempre desligue e isole a fonte de alimentação

  • Solte cuidadosamente os dois clips

  • Deslize a tampa para trás
