AL19 - Como funciona o 'Alarme Terminal'

Se o compressor em um refrigerador funcionar continuamente pelo tempo configurado sem atingir a temperatura de setpoint, o controlador SCS pode desligar todas as saídas para proteger o equipamento e acionar um alarme (AL19).

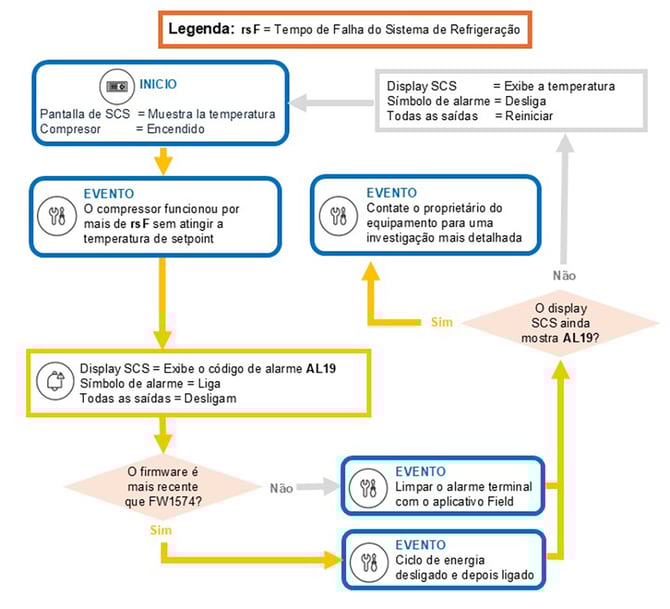

Revise a lógica de falhas para o alarme de "Alarme Terminal" no gráfico a seguir:
