Instalar um Gateway LTE Cat M1 ou Cat 1 BIS em um cooler comercial

1 - Planejar o local de instalação do Gateway

• O local de instalação pode variar conforme o tipo de equipamento (por exemplo, cooler aberto, cooler de bebidas, freezer horizontal). Recomendamos:

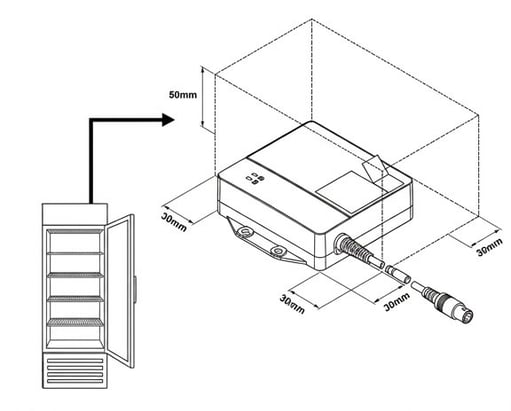

• • Instalar o Gateway na parte superior do cooler ou próximo a ela para melhor desempenho de conectividade celular, sempre que possível. Isso é especialmente relevante quando usado com um SCS Controller instalado próximo ao motor ou compressor.

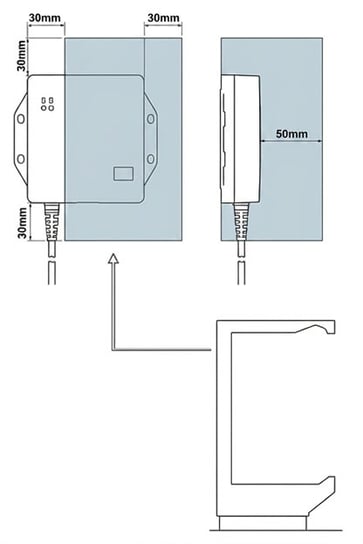

  • Posicionar atrás de painéis plásticos ou grades, pois interferem menos na comunicação do que painéis metálicos (ver diagramas).
  • Manter fora da visão do cliente para reduzir o risco de roubo ou violação.
• Caso o Gateway não fique acessível para leitura do QR code, fixe uma etiqueta QR duplicada em uma área externa e acessível do cooler.
• Planejar como será feita a ligação à alimentação AC dentro do cooler para energizar o dispositivo.

2 - Fixar o Gateway no cooler

• Escolha uma das opções:

  • Montagem com parafusos - Utilize de 2 a 4 parafusos 8G (4,2 mm). O tipo de parafuso depende do material. Por exemplo, use parafuso autobrocante de aço inox 8G de 19 mm para superfícies metálicas. Ajuste o torque conforme o material e a espessura para evitar danos na rosca ou no gabinete do Gateway. Torque máximo permitido: 3 Nm.

    1. Marque e faça furos guia.

    2. Fixe o dispositivo com uma chave de fenda.

  • Montagem com fita

    1. Certifique-se de que a superfície e a parte traseira do dispositivo estejam limpas e secas.

    2. Aplique a fita adesiva na parte traseira do dispositivo.

    3. Pressione firmemente até que o dispositivo fique bem fixado.

3 - Conectar à alimentação elétrica

• Conecte os cabos de AC ao ponto de distribuição elétrica conforme as normas locais.

• Conecte a fonte à rede do cooler (100–240 V AC, 50/60 Hz).

• O cabo AC é fornecido com pontas abertas. Recomenda-se utilizar um conector adequado para facilitar a integração com a fiação do gabinete.

4 - (Opcional) Fixar cabos e dispositivo

• Utilize abraçadeiras para evitar desconexões quando o cooler for movimentado.

5 - Verificar funcionamento pelos LEDs

• LED verde = status de alimentação

  • Aceso (fixo): alimentação conectada

  • Aceso (piscando a cada segundo): operando com bateria

  • Apagado: modo avião

• LED vermelho = conectividade celular

  • Piscada curta e lenta: buscando rede

  • Piscada longa e lenta: conectado, sem transmissão

  • Piscada rápida: conectado e transmitindo dados

6 - (Opcional) Testar emparelhamento 1-1

Leia mais:

• Emparelhar um Gateway com um SCS Controller

• Emparelhar um Gateway com um Monitor

Solução de problemas

Se o Gateway não funcionar:

• Verifique se está conectado à alimentação AC.

• Verifique se a tensão e corrente estão dentro das especificações do dispositivo.
