Montar um motor Wellington ECR em um gabinete de refrigeração comercial

Antes de começar

Os seguintes requisitos gerais devem ser atendidos para qualquer instalação de um motor Wellington ECR:

• Instale o motor de forma a protegê-lo de quaisquer fontes de impacto.

• Defina o tipo de montagem que será utilizado:

  • Cesto

  • Anel

  • Suporte

  • Traseiro

• Não remova ou afrouxe as porcas dos parafusos passantes, pois isso pode danificar a vedação entre as carcaças do motor.

• Utilize porcas sextavadas flangeadas com serrilhas ou porcas padrão com arruelas de pressão para fixar o motor à montagem.

• Fixe os cabos e a fiação para evitar contato com peças móveis e pás do ventilador.

• Instale os cabos de forma que não coloquem tensão excessiva no prensa‑cabos.

• Monte o motor em uma orientação que permita a entrada do cabo pela parte inferior do motor. Se a entrada do cabo for lateral, aplique uma curva descendente o mais próximo possível do prensa‑cabos para evitar a entrada de água no motor. A entrada de cabos por cima não é recomendada.

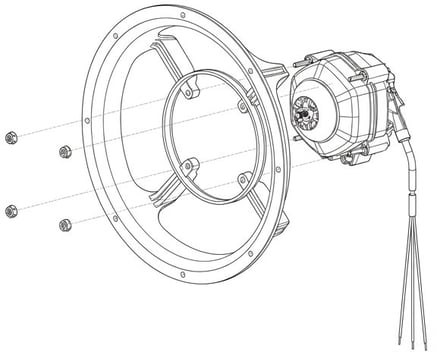

Montagem do motor com cesto ou anel

Fixe o motor ao cesto do ventilador com quatro porcas flangeadas ou porcas e arruelas de pressão.

Torque de aperto requerido: 1,0 – 1,5 Nm

Montagem do motor com suporte

Fixe o motor ao suporte com dois parafusos que fazem parte do Kit de Montagem de Pé.
Insira as arruelas retangulares e os parafusos na ranhura de montagem da carcaça.
Certifique-se de que os parafusos sejam empurrados até o final da ranhura.

A montagem correta requer:

• Torque de aperto das porcas: 2,0 – 2,2 Nm


Montagem traseira do motor

Para montar o motor em um anteparo ou suporte metálico:

• Fixe com 3 ou 4 parafusos de plastite

• A penetração dos parafusos não deve exceder 12 mm

• Torque de aperto requerido: 2,5 – 3,0 Nm
