Montar un motor Wellington ECR en un gabinete de refrigeración comercial

Antes de comenzar

Se deben cumplir los siguientes requisitos generales para cualquier instalación de un motor Wellington ECR:

• Instale el motor de tal manera que quede protegido de cualquier fuente de impacto.

• Defina qué tipo de montaje utilizará:

  • Cesta
  • Anillo
  • Soporte
  • Trasero
• No retire ni afloje las tuercas de los pernos pasantes, ya que podría dañar la junta entre las carcasas del motor.
• Utilice una tuerca hexagonal con brida dentada o tuercas estándar con arandelas de muelle para sujetar el motor a su soporte.
• Sujete los cables y el cableado para evitar el contacto con piezas móviles y las aspas del ventilador.
• Instale los cables de manera que no ejerzan una tensión excesiva sobre el prensaestopas.
• Monte el motor en una orientación que permita la entrada de cables desde abajo o por debajo del motor. Si la entrada del cable es lateral, aplique una curvatura hacia abajo lo más cerca posible del prensaestopas para evitar la entrada de agua en el motor. No se recomienda la entrada de cables desde la parte superior.

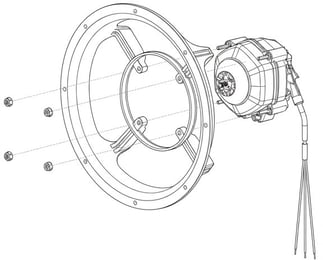

Montaje del motor con cesta o anillo

Fije el motor a la cesta del ventilador con cuatro tuercas embridadas, o tuercas y arandelas de muelle. Par de apriete requerido: 1,0 – 1,5 Nm.

Montaje del motor con soporte

Fije el motor al soporte con dos tornillos que forman parte del kit de montaje de base.
Inserte las arandelas rectangulares y los tornillos en la ranura de montaje de la carcasa.
Asegúrese de que los tornillos lleguen hasta el final de la ranura.

El ensamblado correcto requiere:

• Par de apriete de las tuercas: 2,0 – 2,2 Nm

Montaje del motor por la parte trasera

Para montar un motor en una mampara o soporte de chapa metálica:

• Fíjelo con 3 o 4 tornillos Plastite®

• La penetración de los tornillos no debe superar 12 mm

• Par de apriete requerido: 2,5 – 3,0 Nm
