Montar un controlador SCS 500 o 600 en un gabinete de refrigeración comercial

Antes de comenzar

• Apague y aísle la fuente de alimentación.

• Si utiliza un Cradle, puede realizar algunas acciones de programación antes del montaje.

• Defina la posición y orientación en la que instalará el controlador.

  • Evite ubicar el controlador en zonas donde esté expuesto a condensación o goteo desde arriba.

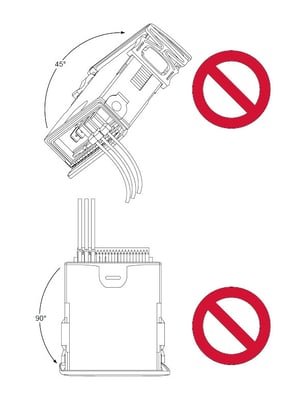

  • Asegúrese de montar el controlador siempre en posición horizontal (como se muestra en la imagen), con ambos sellos de goma y la tapa final colocados. Esto minimiza el riesgo de entrada de agua y polvo, y mejora la comunicación con otros dispositivos y aplicaciones como Gateway y Field app.

  • En algunos modelos de enfriadores, es posible montar el controlador dentro de la cámara fría; sin embargo, consulte primero con su representante de AoFrio antes de realizar la instalación.

  • El espesor máximo permitido del panel de montaje es de 9 mm.

    Asegúrese de que no haya obstrucciones:

    • 7 mm a la izquierda y derecha del orificio

    • 4 mm por encima y por debajo

    • Esto permite el espacio necesario para el panel frontal.

Montaje del controlador SCS

1 - Prepare la ubicación de montaje en el equipo.

• • Para instalar el panel frontal, realice una abertura rectangular en el panel de montaje de: 71,5 mm de ancho x 29,5 mm de alto. Inserte el controlador SCS en la abertura.

  • Elimine rebabas o bordes afilados alrededor de la abertura.

2 - Insertar los clips laterales

• • Inserte los clips laterales en las ranuras del cuerpo del controlador. Deslícelos hacia adelante hasta que el controlador quede firmemente sujeto al panel de montaje.

  • Para retirar los clips:

    • Presione hacia adentro la parte posterior del panel de botones

    • Deslice los clips hacia atrás

3 - Conectar el arnés de cableado

• Consulte el panel de conectores traseros y las recomendaciones de cableado para identificar qué conectar y dónde.

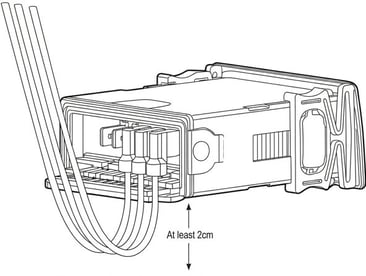

• Conecte todos los cables de sensores y hardware a los conectores del controlador, dejando un bucle de al menos 2 cm por debajo del controlador. Esto permite que la humedad que pueda acumularse fluya lejos del controlador.

• Verifique el calibre del cable durante la conexión, ya que puede afectar el sello trasero del controlador.

4 - Insertar los sellos de cable

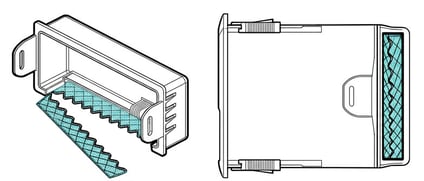

• • Después de realizar el cableado, inserte los dos sellos de goma ('grommets') en la parte inferior de la tapa final y de la carcasa principal.

5 - Colocar la cubierta trasera

• Deslice la cubierta trasera hacia adelante y fíjela utilizando los dos clips exteriores.

• Para retirar la cubierta:

  • Apague y aísle siempre la fuente de alimentación

  • Libere cuidadosamente los dos clips

  • Deslice la cubierta hacia atrás
